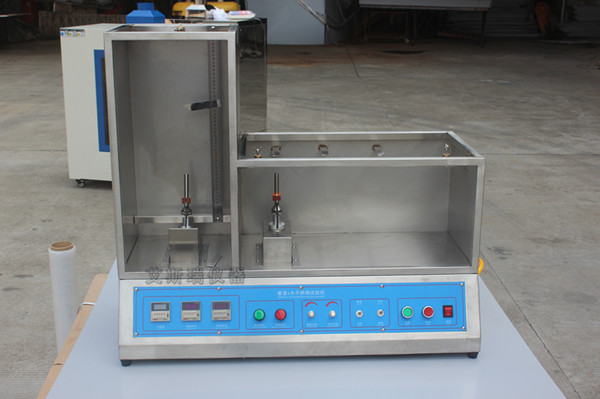

電線電纜垂直水平燃燒試驗機基于符合UL1581的VW-1。UL13.UL444.UL1655和FT-1標準。測試電線電纜絕緣涂層材料、印刷電路板材料、ic絕緣體等各種有機材料的耐燃燒性能。試驗機目前安裝在電線電纜企業的檢驗室。電線電纜垂直水平燃燒試驗機由燃燒試驗箱和控制柜組成。
電線電纜垂直水平燃燒試驗機的主要功能是產生測試用的標準火焰，以及容納阻燃電纜燃燒、附帶的測溫方法、時間測量等功能的空間?？刂乒袷钱a(chǎn)生電纜額定工作電流5倍以上的裝置。根據測量要求，可產生(10~5000)A的工作電流。為了校準礦用電纜負載燃燒試驗機，需要以下標準設備:
(1) 鋼卷尺(0~5)米
(2) 游標卡尺(0~150)mm
(3) 量程為(0~100)A、(0~500)A、(0~1000)A、(0~5000)A的標準電力變壓器一臺，或多量程標準變壓器一臺；1個0.2級以上電流表。
(4) 熱電偶校準裝置，測量范圍(0~1300)℃。
(5) 二次儀表校驗儀:可輸出K型刻度標準信號。
(6) 電子秒表:0.01秒分度值。環境溫度:(-15~45)℃相對濕度:(30~80)%相對濕度
燃燒試驗機尺寸的測量用鋼卷尺和游標卡尺測量礦用電纜的負荷燃燒試驗箱的尺寸。
燃燒試驗機的箱體尺寸應符合下列要求(允許誤差為2mm)。
工作電流、溫度儀器和時間參數的測量
(1) 工作電流測量工作電流測量:根據測量范圍，選擇合適的電纜，將電纜穿過變壓器的初級線圈，然后將電纜連接到控制箱的電流輸出端，并將變壓器連接到標準儀器。在要檢測的輸出范圍上均勻選擇5個點，必須包括大電流值。慢慢將電流升至各驗證點，然后讀取標準指示值。輸出電流的誤差由檢測到的指示值減去標準指示值得到，允許誤差為5%。在電流測量中，必須注意的是，在大范圍驗證過程中，電纜和接頭之間的連接必須可靠連接，因為電流值很大。當電流升高時，應注意接頭。如果有冷光和煙霧，必須立即停止實驗并檢查連接。
(2) 溫度儀表測量根據JJG617-1996《數字溫度指示器檢定規程》的要求，使用二次儀表校驗儀對溫度計進行校準。根據JJG351-1996《廉價金屬熱電偶檢定規程》，將熱電偶從裝置中取出，用熱電偶檢定裝置進行檢定，檢定溫度范圍為(0~300)℃。電線電纜垂直水平燃燒試驗機
(3) 時間測量用試驗機上的計時裝置和電子秒表同時開始計時，時間結束后同時結束計時。時間測量點為5分鐘、10分鐘、20分鐘，每個點測量3次。根據測量結果，從計時裝置設定的時間中減去電子秒表測量的時間，即為時間測量誤差，允許誤差為2s’。校準完成后，簽發校準證書，并根據測量數據填寫校準數據。重新校準的間隔由用戶根據使用情況確定，建議為12個月。電線電纜垂直水平燃燒試驗機適用于電線電纜絕緣涂層材料、印刷電路板材料、ic絕緣子等各種有機材料的燃燒電阻測試。試驗時，將試件放在火焰頂端，燃燒15秒，熄滅15秒，重復5次后檢查試件。需要多了解電線電纜垂直水平燃燒試驗機。歡迎咨詢艾斯瑞儀器。
