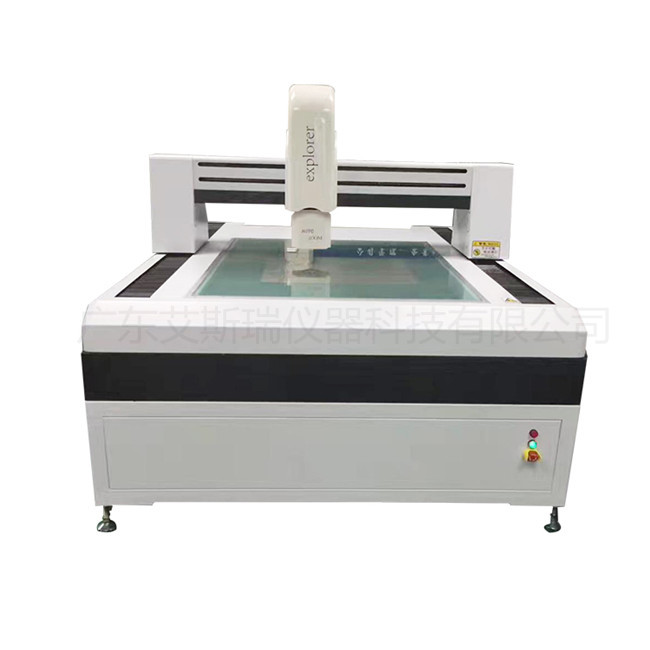

自動圖像測量儀ASR-VMS-3020/ASR-VMS-4030艾斯瑞二維測量儀/光學成像儀/2.5維測量儀/數字視頻成像儀/數控圖像測量儀結合本艾斯瑞的自動測量軟件可以實現率的批量測量。測量行程為300*200(mm)和440*300(mm)，用木箱包裝運輸，質優價廉，質保年。ASR-VMS-3020/ASR-VMS-4030艾斯瑞自動圖像測量儀的價格、型號、測量范圍、技術數據、操作方法和維護請聯系蘇州澤盛。
自動影像測量儀ASR-VMS-3020/ASR-VMS-4030艾斯瑞二維測量儀/光學成像儀/2.5維測量儀/數字視頻成像儀/數控影像測量儀技術參數:
產品用途:
該儀器適用于二維應用領域，也可以做三維輔助測量；廣泛應用于機械、模具、電子、儀器、五金、塑料等行業。
特點:
1.整機機身設計
2.x、Y軸伺服控制，定位度，速度快
3.主要材料結構為花崗巖，使儀器更加穩定。
4.具有快速自動對焦、自動找邊和自動測量功能
5.自主開發的軟件功能強大，能夠滿足客戶不同的測量需求
6.統計過程控制數據處理和分析，大型夾具測量
7.程控恒流驅動五環八區表面發光光源可適應復雜工件測量
技術規格和參數:
參數/模型
ASR-VMS-3020 (mm)：556*406
ASR-VMS-4030 (mm) ：656*556
玻璃桌金屬桌尺寸：350*250、450*350
運動行程：300*200、400*300
儀器尺寸：910*1265*1820、1200*1700*1800
儀器重量：500、600
x、y、z軸數字分辨率：0.5μm
E1xy = (1.9+l/100)微米(其中l(wèi)為測量長度)
Z軸升行程200傳動方式X、Y、Z軸均為球線材傳動軸形式。攝像機1/2”CCD攝像機變焦鏡頭0.7—4.5倍視頻總放大率23.5—148倍物視場11.1—1.7mm電源交流220V 50/60z電源500W(不含電腦)
由于測量機對靜電和灰塵的影響特別敏，地板和墻面的設計應考慮防塵和靜電。
1.振動要求振動要求
振動頻率10z振幅≤0.5 μm
10z < <振動頻率≦30z振幅≦1μm 振動頻率30z振幅≦3μm 2.氣壓 供氣流量不小于120升/分鐘(0.4 Mpa)。 供氣壓力應大于0.6兆帕。 建議客戶配備獨立的送風裝置，應包括除濕機等空氣過濾裝置，為機器提供干燥穩定的氣源。 自動圖像測量儀 3.供電系統的電氣要求 電壓:交流220伏電壓波動不超過額定電壓的10%； 頻率:50/60Z 電源:大于或等于2KVA 應提供獨立可靠的接地系統(接地電阻不大于4ω)； 測量機建議使用不間斷電源。 建議客戶配備獨立的電源裝置，其中應包括大功率電源穩壓裝置，能達到穩壓穩頻的目的，其功率至少應大于等于2KVA。
