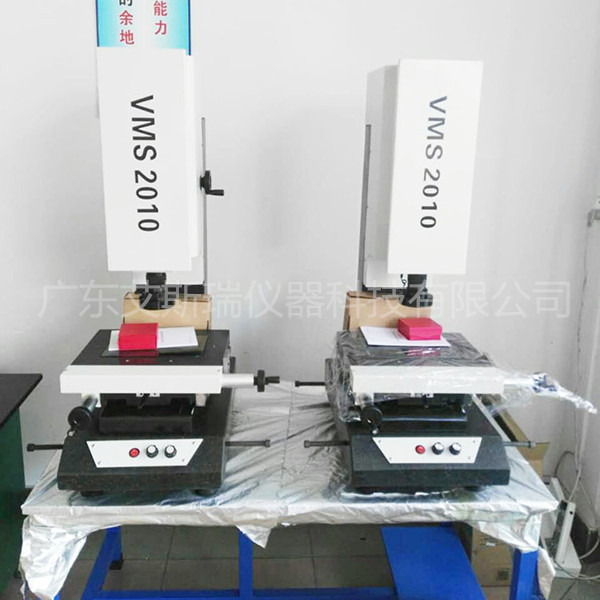

ASR-VMS圖像測量?jī)x的四個特點
1.高精度花崗巖底座，測量穩定；
2.使用自動連續變焦物鏡可以快速改變圖像的放大率，適用于測量不同的工件；
3.面燈采用四相可編程LED冷光源，滿足不同的表面測量要求；
4.三軸數控系統，全自動測量；
艾斯瑞視頻測量?jī)x的應用領域:
視頻測量?jī)x是基于CCD數字圖像，依靠計算機屏幕測量技術和空間幾何運算軟件，實現效率測量。根據結構設計、配置和軟件功能的不同，視頻測量?jī)x分為九個產品系列，分別是:
增強型ASRB系列:結構設計相對簡單，軟件具有測量幾何元素和組合元素、評定形位公差、設置坐標系、輸出測量數據等基本功能。
多用ASRP系列:結構采用一體化設計，提高操作便利性；軟件增加了半自動對焦、去毛刺、測量數據統計、半自動學習等功能。
精密ASRPF系列:在ASRP系列的基礎上，提高測量精度，滿足更高的測量要求。
復合ASRT系列:增加探頭，使用專門的3D簡易軟件，不僅可以完成圖像測量工作，還可以完成簡單的3D測量工作。
自動ASRC系列:采用數控系統實現全數字控制，所有測量工作全可以通過搖桿和鼠標來完成，使測量工作更加輕松舒適。
龍門ASRR系列:速度快、精度高，可在一臺機器上完成多項功能，大大降下了重復采購機器的成本和使用空間的浪費；可以增加探頭，用TPM三維測量軟件進行簡單的三維測量。
ASR-VMS圖像測量?jī)x技術參數:
型號：ASR-VMS自動圖像測量?jī)x
(X/Y/Z軸)測量沖程(毫米)：300*200*200
整機尺寸：810*760*1670
工作臺軸承：30Kg
x軸和y軸的測量精度：(3+1/200)微米
光柵標度分辨率：一個
電荷耦合器件：1/3 "彩色410，000像素
放大比率：光學放大率:0.7-4.5倍，圖像放大率:28-180倍
光源：發光二極管冷光源
運行方式：手動鼠標控制和搖桿控制
測量軟件：ASRB自動測量軟件
操作環境：溫度:20±5℃，濕度:45%-75%
