接上文：
2.6重要參數分析
該試驗需要考慮幾個重要參數:循環次數、溫度轉換時間、溫度保持時間和溫度限值(因此，該試驗為貯存試驗，因此其限值為貯存上下限溫度值)。
周期數
500(發動機艙)，100(其他零件)
各種標準中的溫度梯度試驗源自ISO 16750-4的5.2溫度梯度試驗。
3.2定義
以一定的速度改變溫度，通常為5℃/分鐘，溫度穩定后進行功能測試。常用的分級溫度試驗也屬于溫度梯度試驗。
3.3目的和適用范圍
用于檢查工作溫度小的局部區域可能出現的機電設備故障。
3.4測試方法和參數
將產品放入溫箱中，以5℃/min的溫度梯度從20℃降至Tmin(低溫上下限工作溫度)，再以5℃/min的溫度梯度從Tmin升至Trnax(高溫上下限工作溫度)，每一步都要等到產品達到新的溫度。每當產品達到新的溫度時，就根據產品的工作電壓和小工作電壓進行產品工作模式的功能測試。在溫度調節過程中關閉產品。在Tmin和Tmax之間的每個溫度點，產品應保持正常功能，即測試期間和之后的功能狀態應符合正常運行。周期數一般設置為5，是產品性能考核項目。
3.5差異和應用分析
在本試驗的實際應用中，溫度變化可以作為替代，溫度變化與它的差別很小:高溫工作上下限溫度、低溫工作上下限溫度、試驗中產品的帶電工作、溫度變化率等重要參數是相似的。不同的是，變溫試驗中有高溫廢熱儲存的溫度上下限評估，而溫度梯度試驗只是工作上下限溫度評估，所以變溫試驗實際上已經包含了溫度梯度的影響。建議取消此類測試項目的測試。
3.6重要參數分析
這次試驗要考慮幾個重要參數:上下限溫度(所以這次試驗是工作試驗，所以它的上下限值是產品的工作上下限溫度值)、溫度變化率和循環次數。
4.設備要求
4.1風速要求
各種變溫試驗標準都要求變溫試驗箱內的風速，要求小于等于2m/s，這個要求是為了保證被測產品在試驗過程中不會受到過大的氣流作用，導致熱傳導與實際使用相差太大。試驗箱內一定的風速有利于試驗箱內快速均勻的溫度，而過大的風速會導致被測產品迎風面的換熱大于背面的換熱，導致產品內不切實際的熱傳導。
4.2濕度要求
MIL-STD-810F對濕度沒有要求，是基于在進行溫度沖擊試驗時，濕度對一般材料制成的產品沒有顯著影響的認識。810F中具體指出，在測試多孔材料(如纖維材料)時，由于水分容易滲入產品，低溫冷凍后的膨脹會導致材料損傷。建議在測試過程中控制試驗箱的濕度。一般情況下，機柜內的濕度小于或等于20 g/m..
4.3試驗箱空氣溫度恢復時間要求
GJB150.5(與MIL-STD-810 C/D相同)和GB2423.22(與IEC 60068-2-14相同)的要求相同，均小于或等于10%的測試時間(指產品達到溫度穩定的時間)，而810F則肯定小于或等于5分鐘。這個要求的目的是要求試驗箱有較大的散熱片，以保證被測產品能夠真正承受溫度的突然沖擊。
4.4箱壁溫度與試驗溫度之差的要求
各種標準也規定了箱壁溫度與測試溫度的差值，這是為了避免兩者之間的溫差過大而導致輻射加熱效應過大，從而造成被測產品溫度不均勻。一般規定:≤3%(高溫)、≤8%(低溫)。
從以上分析中，我們可以了解各種溫度變化測試項目的差異和來源，以及對測試設備的要求。在實際應用中，建議使用變溫試驗項目(ISO 16750-4 5.3 1變溫試驗)和冷熱沖擊試驗(ISO 16750-4 5.3 2冷熱沖擊試驗)。

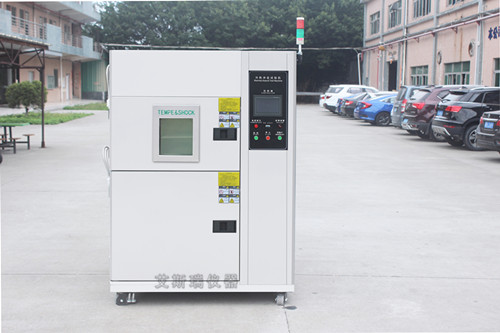

冷熱沖擊試驗箱技術規格:
內尺寸
40×35×35
50×50×40
60×50×50
70×60×60
80×70×60
外部尺寸
140×165×165
150×190×175
160×190×185
170×240×195
180×260×200
結構：三箱(預冷箱)(預熱箱)(試驗箱)
閥門裝置：強制空氣安裝閥
內盒材料：不銹鋼#304
外盒材料：冷軋鋼板的靜電噴涂
冷凍系統：機械壓縮二元復疊制冷模式
轉換時間：< 10Sec 溫度恢復時間：< 5分鐘 溫度均勻性：<2℃ 溫度偏差：2℃ 溫度波動程度：≤ 1℃ (≤ 0.5℃，根據GB/T5170-1996) 冷卻模式：水冷 停留時間：30分鐘 溫度范圍 預熱溫度：+60 ~ 200℃(40分鐘) 高溫沖擊：+60~150℃ 預冷溫度：+20℃~-80℃(70分鐘) 低溫沖擊：-10℃~-40℃/-55℃/-65℃ 溫度傳感器：JIS RTD pt 100ω×3(鉑傳感器) 控制器：液晶觸摸屏可編程控制器 控制方式：基于積分飽和PID和模糊算法的差壓+差壓+差壓平衡溫度調節 標準配置：附有一套照明玻璃窗、兩個測試架和一個測試引線孔 安全防護：泄漏、短路、超溫、缺水、電機過熱、壓縮機過壓、過載和過流保護 供電電壓：AC380V 50Hz三相四線+接地線
