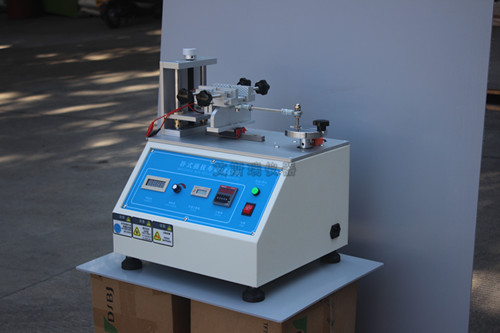

用途:插拔力試驗機適用于測試各種連接器的插入力和拔出力。有了專利的自動對中裝置，它將能夠得到一個全準確的外掛力測試，并且使用Windows窗口的中文屏幕設置，操作簡單方便，數據可以存儲(測試條件、位移、曲線、壽命曲線、檢驗報告等)，解決各種連接器測試和測試時間的夾具問題母接頭可以自動對齊，不會出現吃一邊的問題。選擇了動態阻抗測試系統，可以在測試插拔力的同時測試動態阻抗反接圖(負載行程-阻抗曲線)。
插拔力測試儀特點:
1.測試條件由計算機屏幕設定，并可存儲。從下拉菜單中檢查設置或直接輸入數據。(包括測試類別、測量運動方向、載荷測量范圍、行程測量范圍、行程原點位置、行程原點檢測、測量速度、總測量次數、暫停時間、每次等待位置、空氣壓縮次數等。).
2、能存儲和打印圖形(負載-行程曲線-負載衰減壽命曲線-檢驗報告)的過載保護功能的負載元件，能確保稱重傳感器沒有損壞。
3.同時顯示載荷-行程曲線和壽命曲線。
4、自動檢測負載零點，并可設定原點檢測負載值。
5.負載單位顯示:N、lb、gf、Kgf可自由切換。
6.采用高鋼結構設計，松下伺服電機，長期使用可保證精度，適用于一般拉伸壓縮試驗和插件強制壽命試驗。
測試項目:
1.連接器單孔堵塞試驗
2.連接器插件壽命測試
3.連接器法向力測試
4.整排連接器的插入測試
5.連接器單腳和塑料保持力測試
6.可同時與接觸阻抗機連接(可選)
7.各種抗壓和抗拉破壞強度試驗。
技術參數:
1.測量負載:50千克、20千克和5千克可選
2.分辨率:0.01千克或1克
3.大測量高度:150毫米
4.小微調距離:0.01毫米
5.測量速度范圍:0-200毫米/分鐘
6.x軸移動范圍:0-75毫米
7.Y軸移動范圍:0-75毫米
8.傳動機構:滾珠絲杠
9.驅動電機:日本松下伺服電機
10.外觀尺寸:420×280×960毫米
11.重量:67公斤
12.電源:220伏/50赫茲
測試報告輸出:
載荷-行程曲線、壽命曲線和試驗報告均為A4標準紙規格，直接由電腦打印機打印。
外掛加載行程圖:可以直接顯示和存儲每次測試的位移和力值的變化。
標準配置:
1.一臺主機
2.一套多功能夾具和鉗口
3.一套全排插拔自動對中裝置
4.一套大型XY移動臺
5.一套法向力專用夾具
6.一套工業控制計算機
7.一本手冊
8.一份保修證書
