電路腐蝕實驗，空氣中有很多腐蝕性氣體，如H2S、NO2、H2S、鹵素氣體等。，與水蒸氣反應后呈酸性。當PCB在使用過程中長時間處于酸性狀態時，銅箔、ic引腳、元器件等。被腐蝕形成開路和短路，導致電子產品失效。
除了腐蝕性氣體含量對PCB的影響外，環境因素還包括溫度、濕度、海鹽霧、灰塵等。MFG氣體腐蝕實驗是在溫度、相對濕度、腐蝕氣體濃度等重要變量(如體積轉化率和氣體流量)的監控下，加速模擬腐蝕現象。
參考實驗標準:
通用工業標準:
ASTM 827-制造環境試驗
ASTM 845-電氣插頭的制造試驗
美國國家標準協會，環境影響評估-364-65A-制造試驗
IEC 60068-2-60-制造腐蝕試驗
ISO 21207-加速腐蝕試驗-氣體-中性鹽噴霧干燥循環試驗
GB/T 7762-2003硫化橡膠或熱塑性橡膠抗臭氧開裂靜態拉伸試驗
GB/T 2423.51-2012環境試驗第2部分:試驗方法試驗Ke:流動混合氣體的腐蝕試驗
IEC60068-2-60/GB-T 2423.51實驗程序(無氯實驗程序)
實驗過程:

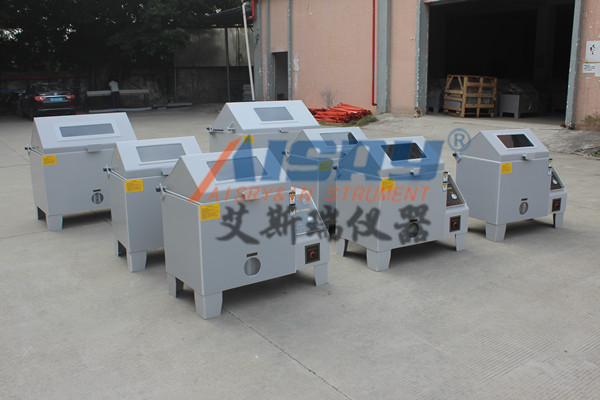

設備:混合氣體測試箱。
IEC60068-2-60/GB-T 2423.51對含氯實驗程序的描述如下:
1.調節溫度和濕度
2.引入氯氣并使其穩定
3.穩定溫度、濕度和氯濃度。(氯濃度初始階段，與實驗樣品有較高的初始化學反應和吸附速率，應至少保持2h，長不超過24h)
4.注入氣體使其穩定。試驗過程中，溫度、濕度和氣體濃度(氯除外)應保持在規定范圍內。
5.試驗結束后，停止引入除氯氣以外的其他氣體，并測量氯氣濃度。
6.取出樣品。
H2S體積分?jǐn)?shù)會加速腐蝕現象。權威實驗室通過增加H2S氣體的濃度來加速腐蝕過程。實驗安排和時間如下:
腐蝕檢測方法:
在氣體腐蝕實驗中，通常使用銅片和銀片作為參考樣品，對參考樣品和實驗樣品進行暴露腐蝕實驗，以驗證實驗與標準中規定的各種限值的一致性。樣品的重量增加將作為合規性的衡量標準。
ISA 71.04過程測控系統環境條件:大氣污染物給出了銅、銀試樣的反應性環境分類(1985版只給出了銅試樣的分類依據，2013新版增加了銀的反應性依據)。
1)嚴重性G1。弱點-環境控制得很好，所以在確定設備的可靠性時沒有必要考慮腐蝕因素。
2)嚴重程度G2。介質環境腐蝕是可測量的，可能是決定設備可靠性的因素之一。
3)嚴重性G3。強環境會造成腐蝕破壞。應對環境進行進一步評估，以確定是控制環境還是引入專門設計的密封裝置。
4)嚴重性GX。嚴重-在這種環境下，只能使用專門設計的密封設備。設備的規格應由用戶和制造商協商決定。
銅腐蝕是非線性的，經驗公式推導如下:
:30天后的等效膜厚
:測試時間后的薄膜厚度
:30天
:實際實驗時間
a在G1是0.3，在G2是0.5，在G3和GX是1。
銀的腐蝕速率被認為是線性的。
除了稱重比例，還需要通過PCB外觀檢查來判斷。
常見的印刷電路板防腐方法:
(1)元器件選擇:選擇抗硫化或非硫化電阻。
(2) PCB表面處理工藝:無鉛熱風整平、浸錫、禁止浸銀、高溫有機焊料保護、化學鍍鎳金慎用。
(3)助焊劑的選擇和清洗:PCB殘留物更容易引起吸濕，助焊劑的H+會分解氧化銅加速腐蝕。通過有效清潔焊劑殘留物或選擇合適的焊劑產品來降腐蝕風險。
(4) PCB布局設計。
