GJB150.8A-2009淋雨試驗測試條件以及過程
測試目標：測定受試產品外殼在下雨條件下防止雨水滲透的能力，以及下雨前或下雨后的工作效率。
試驗條件：淋雨試驗分為滴水試驗、降雨試驗和吹風試驗。
雨水(滴水)的測試條件
滴水量：> 280升//小時
雨滴直徑：0.5毫米～4.5毫米
試驗時間：15分鐘
測試水：自來水
探傷面：樣品的上表面
下雨的測試條件(下雨和刮風)
雨滴直徑：0.5毫米～4.5毫米
風速：18米/秒
試驗時間：30分鐘
測試水：自來水
探傷面：樣品的上表面
測試過程
淋雨(滴水)試驗的實施過程
應根據GJB 150.8A-2009“程序-滴水”中規定的試驗方法進行試驗。
a)測試前測試
測試前，在測試的標準大氣條件下，按照測試程序的要求對被測產品進行測試。
b)被測產品的安裝

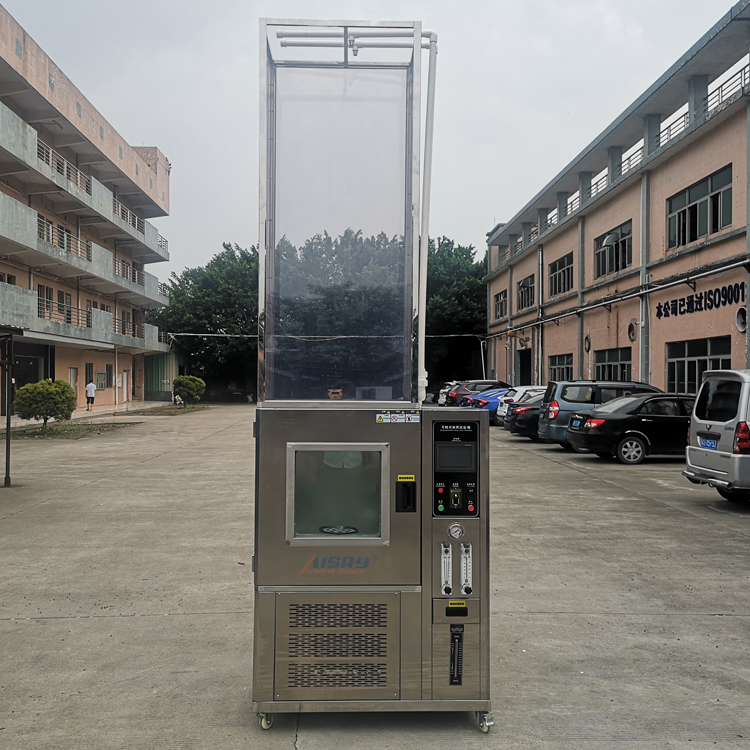

將被測產品放在淋雨試驗箱內的架子上，并在試驗箱的有效容積內，被測產品的上表面朝向雨水滴落的方向。測試時，用電纜將被測產品與箱外測試設備連接起來。
c)試運行
測試前實測水溫為XX，被測產品溫度為XX，滿足被測產品溫度比雨水溫度至少高10倍的要求，可以直接進行測試。
按照規定的試驗條件，對受試產品進行淋雨(滴水)試驗，試驗過程中保持滴水量> 280L。
/m2/h，持續15min，測試時給被測產品通電，按測試程序要求對被測產品進行測試。
d)一次又一次測試
試驗結束后，切斷受試產品的電源，將其從試驗箱中取出，用干紗布擦去其表面的水滴，然后在試驗的標準大氣條件下，按照試驗程序的要求對受試產品進行試驗。
淋雨(雨吹)實施過程
根據GJB 150.8A-2009“程序-降雨和吹雨”中規定的試驗方法。
a)測試前測試
測試前，在測試的標準大氣條件下，按照測試程序的要求對被測產品進行測試。
b)被測產品的安裝
將測試對象放置在淋雨測試箱內的架子上，并處于測試箱的有效容積內，測試對象的測試面朝向風源。測試時，用電纜將測試對象與箱外的測試設備連接起來。
c)試運行
一步:測試前，測量水溫XX，被測產品溫度為XX，滿足被測產品溫度至少比雨水溫度高10倍的要求。首先，在XX方向測試被測產品。
二步:按照規定的測試條件對被測產品進行淋雨(雨吹)測試，測試過程中保持降雨強度為15cm/h，持續30min，測試過程中對被測產品通電，按照測試方案的要求對被測產品進行測試。
三步:被測產品在這個方向的淋雨(雨吹)結束后，按照測試程序的要求對被測產品進行測試。
第四步:改變測試對象的測試面，按照一步到第三步依次對測試對象進行XX方向、…和XX方向的淋雨(雨吹)測試。
d)一次又一次測試
試驗結束后，切斷受試產品的電源，將其從試驗箱中取出，用干紗布擦去其表面的水滴，然后在試驗的標準大氣條件下，按照試驗程序的要求對受試產品進行試驗。
