Ip34級淋雨測試設備分別能進行怎樣的測試？

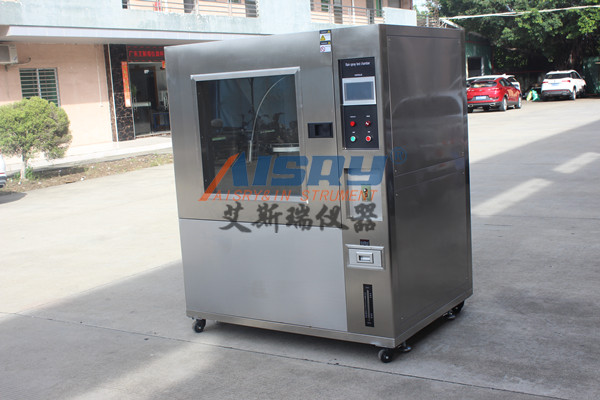

Ip34級淋雨測試設備，又稱淋雨測試箱，是Ip防護等級設備中IPX3和IPX4的等級。適用于外部照明和信號裝置以及汽車燈殼保護，可以提供電子產品及其部件在運輸和使用過程中可能受到的淋雨、噴淋等各種環境的逼真模擬。從而測試各種產品的防水性能。
ip34淋雨試驗裝置主要技術參數:符合IPX3 & IPX4標準
型號:ASR-LY-IP34
1.內箱尺寸: 800× 800× 800(深×寬×高)
外箱尺寸: 1100× 1480× 1750(深×寬×高)
2.試驗臺轉速(RPM):可在1至10之間調節。
3.灑水噴頭環半徑: 300
4.噴水管擺動角度范圍:45° 90° 160 °(可設置)
5.噴水孔直徑: φ 0.8
6.噴孔間距(毫米):50
7.每個噴水孔的流量:0.07升/分鐘+5%
8.噴水壓力(kPa): 400
9.管道擺動幅度:zui為90。
10.噴水管擺動速度:IP3 15次/分鐘；IP4 10次/分鐘
11.測試時間:1-999，999分鐘(可設置)
12.雨中水壓:80 ~ 100千帕(可調)
13.測試樣品和測試設備之間的距離為200毫米。試驗后，應在正常溫度恢復24小時后進行功能試驗。
14.柜子全是不銹鋼或者噴粉，鋼化玻璃的窗戶可以看。
15.配有速度可調的中等圓形轉盤(用于放置樣品)。
16.電源:220伏50赫茲
17.執行標準:GB2423，38-90，GB4706.32-2004 IEC-5129
淋雨箱能夠進行的測試：
(1)IPX3，雨水測試
A.擺管淋浴試驗
測試設備:擺錘式噴水測試。
樣品放置:選擇合適半徑的擺管，使樣品臺的高度等于擺管的直徑，將樣品放置在樣品臺上，使其頂部到樣品水嘴的距離不大于200mm，樣品臺不旋轉。
測試條件:水流速度接近擺管，噴水次數也是0.07L/min。噴水時，水從擺管中點兩側60°弧段的噴水孔噴向樣品。將待測樣品置于擺管的半圓中心。搖擺管在垂直線兩側搖擺60°，共120°。每次擺動(2× 120)大約需要4秒。
測試壓力:400千帕
測試時間:連續澆水10分鐘；；5分鐘后，樣品旋轉90度。
B.噴頭淋浴試驗
設備:手持式濺水試驗裝置，
樣品放置:使試驗頂部到手持噴頭的水嘴的平行距離在300毫米到500毫米之間。
試驗條件:試驗時應安裝帶配重的擋板，水流速度為10L/min。
測試時間:每平方米(不包括安裝面積)1分鐘，基于被測樣品外殼的表面積，zui少于5分鐘。
(2)IPX4K，加壓擺管淋雨試驗
試驗設備:擺管淋雨試驗。
樣品放置:選擇一個半徑合適的擺管，使樣品臺的高度在擺管的直徑位置，將樣品放置在樣品臺上，使頂部到樣品水嘴的距離不超過20mm，樣品臺不旋轉。
試驗條件:水流量按擺管的噴孔數計算，每個孔0.6±0.5L/min。從擺管中點兩側噴水面積為90°的弧形段噴水孔噴出的水噴向樣品。將待測樣品置于擺管的半圓中心。鐘擺在垂直線兩側擺動180°，總共約360°。每次擺動(2× 360)大約需要12s。
測試壓力:400千帕
測試時間:5分鐘后，樣品旋轉90度。
b、灑水車飛濺試驗
試驗設備:手持式濺水試驗裝置。
樣品放置:應拆除設備上安裝的帶平衡重的擋板，使試驗頂部到手持噴頭的噴嘴的平行距離在300毫米到500毫米之間。
試驗條件:試驗時應安裝帶配重的擋板，水流速度為10L/min。
測試時間:每平方米1min(不含安裝面積)按被測樣品外殼表面積計算，比zui少5min。
